kemarin habis bongkar-bongkar ne printer dan sengaja diabadikan dan coba dishare di blog ini.
Oke langsung ke tutorial cara bongkar printer canon E500
Siapkan printernya dulu gan (pastilah itu)
 |
| Klik gambar untuk memperbesar |

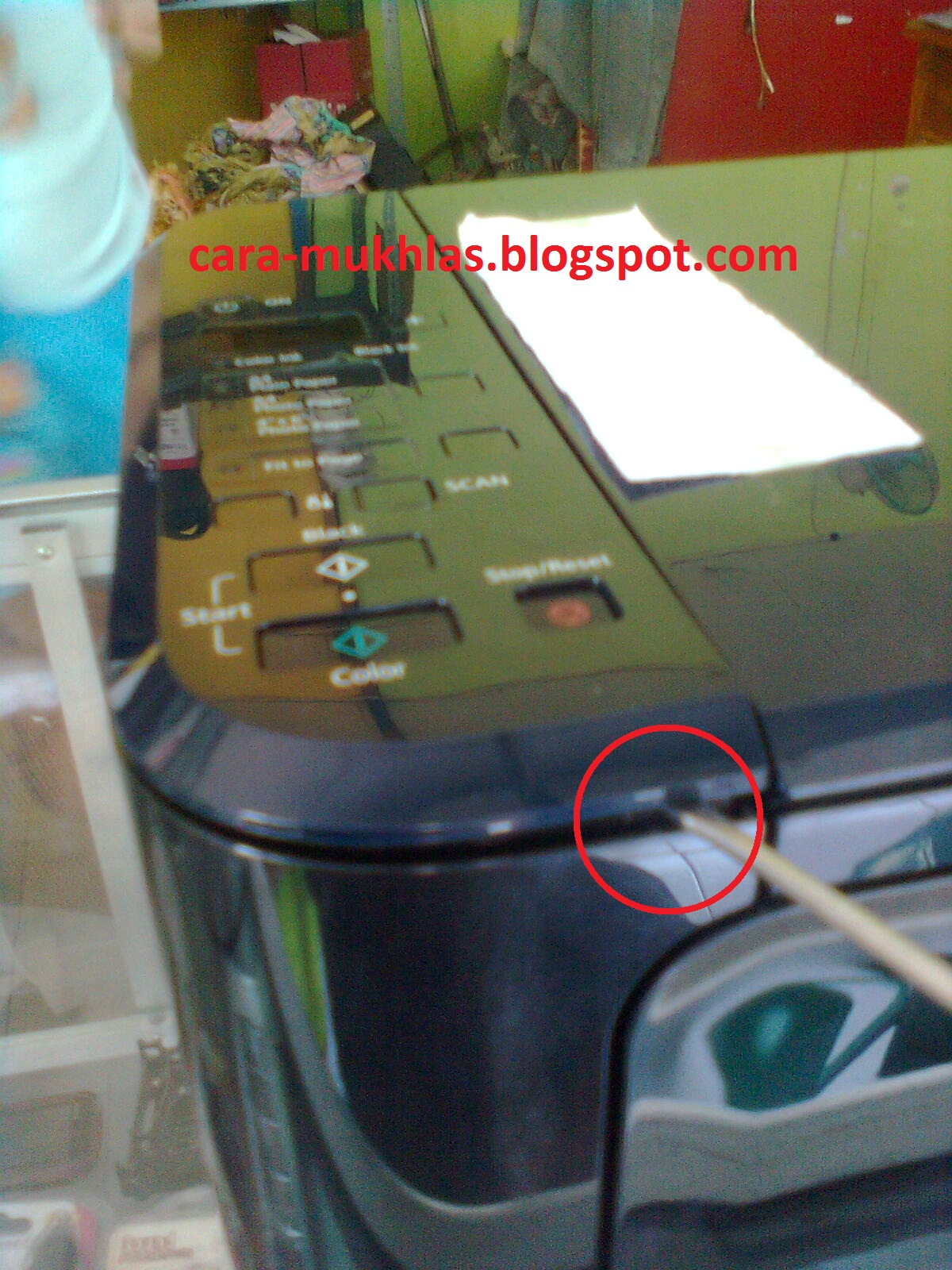

Buka tutup panel menggunakan obeng minus. Gak ada bautnya gan, lansung congkel aja.
 |
| Klik gambar untuk memperbesar |
Seperti gambar diatas gan, lepas panel.
 |
| Klik gambar untuk memperbesar |
Terlepas sudah, Mantap.
 |
| Klik gambar untuk memperbesar |
Langkah selanjutnya lepas penutup samping, eits jangan langsung congkel gan, kali ini ada 2 baut dibelakang. Lihat gambar diatas. Lepas dulu bautnya.
 |
| Klik gambar untuk memperbesar |
Setelah baut lepas kemudian congkel penutup samping dari depan menggunakan obeng minus lagi, perhatikan gambar diatas.
 |
| Klik gambar untuk memperbesar |
Begitu pengait depan sudah terlepas kemudian ganti posisi mencongkel bagian bawah printer.
 |
| Klik gambar untuk memperbesar |
Lanjut ke bagian belakang printer.
 |
| Klik gambar untuk memperbesar |
Setelah semua pengait lepas masih tersisa pengait dalam, untuk melepas pengait dalam caranya lewat atas printer (gambar diatas ane ambil dari atas printer di bagian panel printer)
Yups, perhatikan lagi, di sela-sela rangka panel kelihatan pengait penutup samping, tepatnya berada disebelah baut rangka panel. Tekan menggunakan obeng lagi.
Bagaimana gan, bisa kagak. Pasti bisa kan, oke satu penutup samping sudah terlepas.
Sekarang untuk membuka penutup samping yang satunya lagi sama saja hanya di penutup samping tersebut ada tambahan 2 baut dibagian depan. Tepatnya di depan cartridge. Silahkan cek sendiri kalo kagak percaya.
 |
| Klik gambar untuk memperbesar |
Oke gan ane kira cukup sampai disini tutorial mretelinya, silahkan dilanjut sendiri.
Ane tambahin lagi, ini penampakan pembuangan Canon E500.
bagi yang mau buat pembuangan E500 silahkan dibor sendiri.
 |
| Klik gambar untuk memperbesar |
